パネルタイプ
PARTITION PANEL TYPE

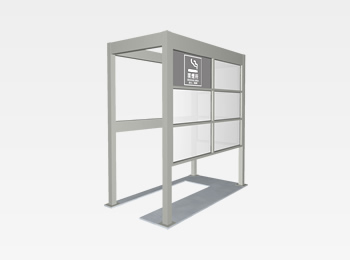

SMOKINGSITE ST

ウエイト式のポリカパーテーション。
シンプルな構造でありながら、何よりも安全を重視したスモーキングサイトST。
サイズにバリエーションもある為、お客様の設置場所に見合ったサイズから、お選び頂けます。
※SMOKINGSITE STは屋根無しの喫煙ブースです。
※標準利用人数は目安となります。実際の利用方法によっては変動する可能性があります。

SMOKINGSITE STは基礎工事が不要!
3つのメリット

ウエイト式なので、
「置きたい場所に置ける!」
1

喫煙所というものは、設置場所が何よりも重要です。喫煙所にしたい場所≠施工しやすい場所とは限りません。施工条件に影響されにくい、ウエイト式はお奨めです。(設置場所毎に、転倒防止対策は別途でさせて頂きます)

現場の工期が短い!
2

基礎工事と比べて1番大きく違うのが、工期。スモーキングサイトSTであれば、半日~1日程度での設置が可能です。

移設も容易!
3

『設置した後に喫煙所を移動する事になった…』というのも非常によく聞くお話。万が一そのような事になってしまっても、ウエイトは移設が容易です。

SPEC

パネル部 ポリカーボネイト
フレーム アルミ
ウエイト スチール(溶融亜鉛メッキ)

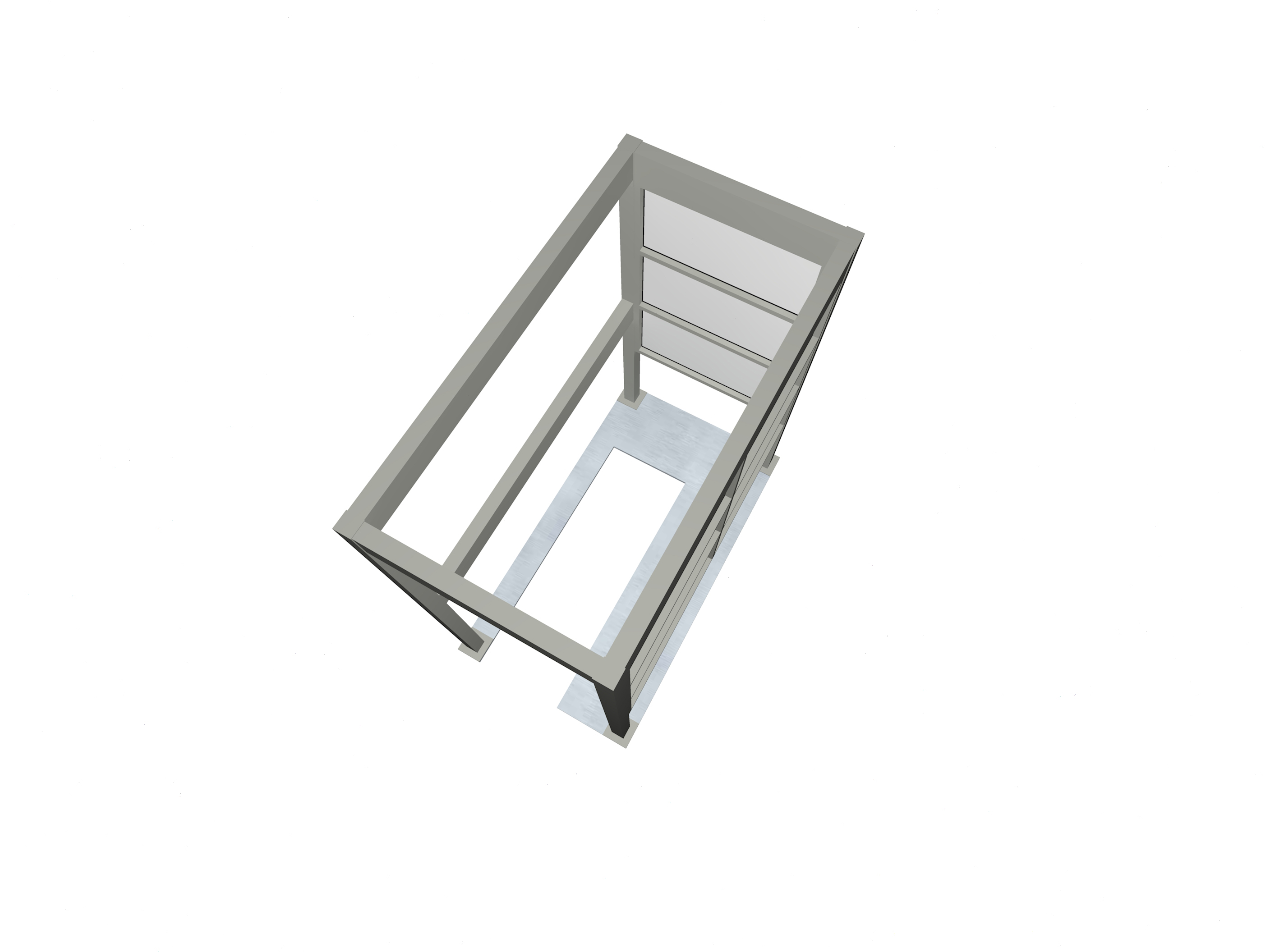

サイズバリエーション(レイアウト例)
他のサイズご希望の場合はご相談下さい

TYPE_A

サイズ W3075 x D2025 x H2170mm

※標準利用人数 6~7人程度
※屋根無しタイプ

TYPE_

サイズ W3000 x D2025 x H2170mm

※標準利用人数 6~7人程度
※屋根無しタイプ

TYPE_A+

サイズ W3000 x D2025 x H2170mm

※標準利用人数 6~7人程度
※屋根無しタイプ

TYPE_B

サイズ W2025 x D1125 x H2170mm

※標準利用人数 2~3人程度
※屋根無しタイプ

TYPE_C

サイズ W2025 x D2025 x H2170mm

※標準利用人数 4~5人程度
※屋根無しタイプ

TYPE_D

サイズ W3900 x D2025 x H2170mm

※標準利用人数 8~9人程度
※屋根無しタイプ
※入口片側タイプ

TYPE_E

サイズ W3900 x D2100 x H2170mm

※標準利用人数 8~9人程度
※屋根無しタイプ
※入口両側タイプ

TYPE_F

サイズ W3000 x D3000 x H2170mm

※標準利用人数 9~11人程度
※屋根無しタイプ

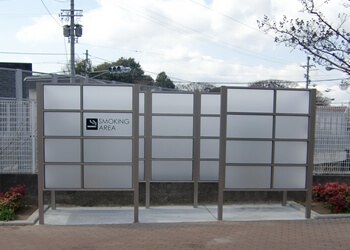

ポリカパーティション Type

マット調のポリカでは視覚的な遮蔽性も高い。
※通常は埋設基礎構造とする。

材質 アルミ枠+ポリカ
高さ 通常2000~2400㎜
スパン 基本は1000前後と2000前後の組合せとなる


導入エピソード
CASE STUDY

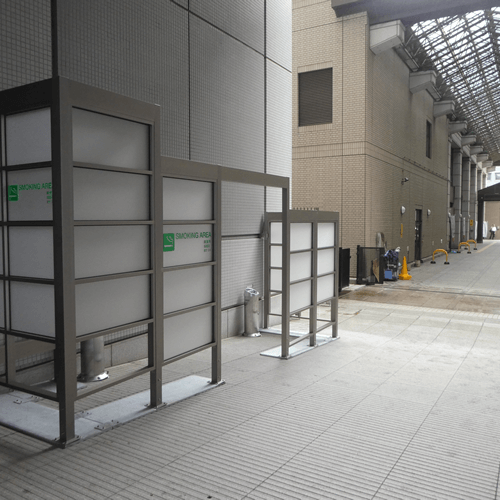

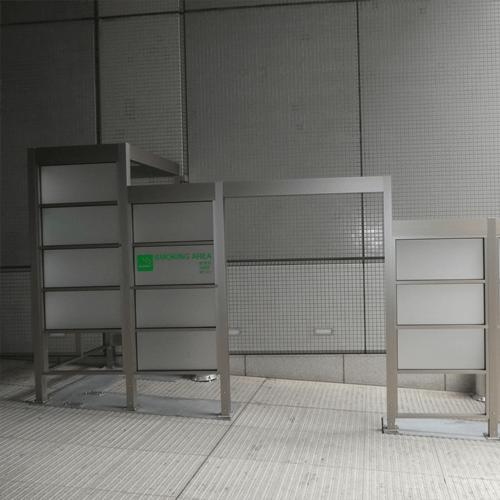

関西テレビ 様

2017年6月に設置致しました。
◎最高難度の設置条件
現場の斜路を見た瞬間に、非常に難しい現場だと思いました。
お客様からは、床も壁も一切傷つけず、遮蔽性の高いポリカパーティションで、建物の入口側はH2500㎜以上にしてほしいというご要望でした・・・

それを不安定な斜路の上に設置するなんて・・・!と最初はとまどいました。
それにどうせやるなら、TV局という場所柄、後世に残っても恥じないようなデザイン性の高いものを・・・という思いもありました。

◎安全最優先でタブーを打破!
ポリカパーティションだと格子状と違い100%風を受ける構造なので、今までは置き型式なんてもってのほかと考えておりました。しかし、お客様のニーズに応えたいという思いから、絶対に転倒させてはならないという前提で、解決の糸口を探し始めたのです。

計測は測量機器を使用してミリ単位で行い、壁面のくぼみなど利用できそうなものは全て詳細に寸法をチェックしていきました。そんな中、斜路に沿ってパーティションをブロック毎に高さを変えて配置し、応力を分散させて、登り窯の様に風が抜ける構造にたどりつきました。水平方向の高さを綺麗にそろえる事により、シンプルながら近代的な美しいデザインとなり、お陰様で、お客様にも大変喜んでいただく事が出来ました。難しい現場でしたが、決して妥協せず、諦めずに挑戦した結果誕生した、すばらしい喫煙所となりました。
